Granulateur de séchage par atomisation

  • Granulateur de séchage par atomisation
  • Granulateur de séchage par atomisation
  • Granulateur de séchage par atomisation

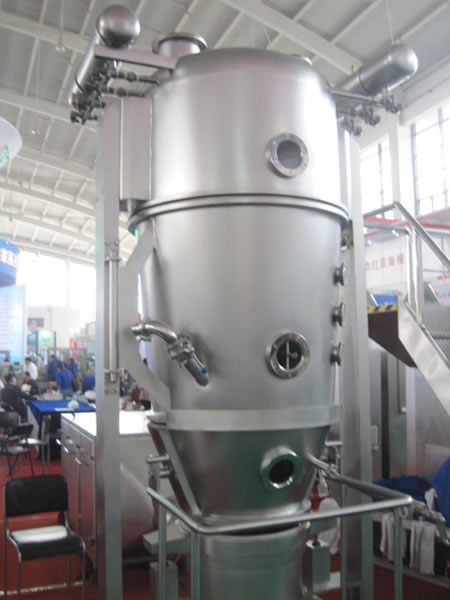

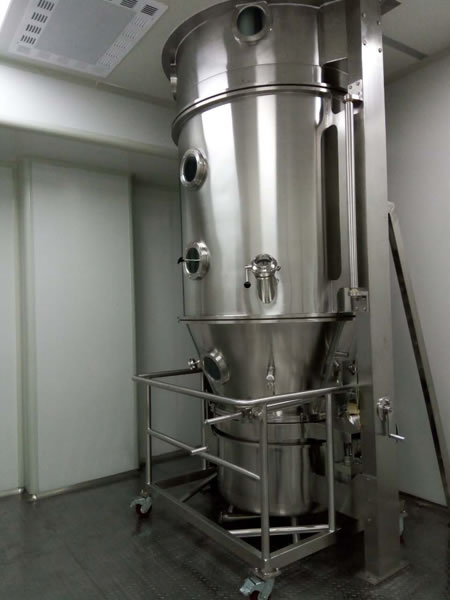

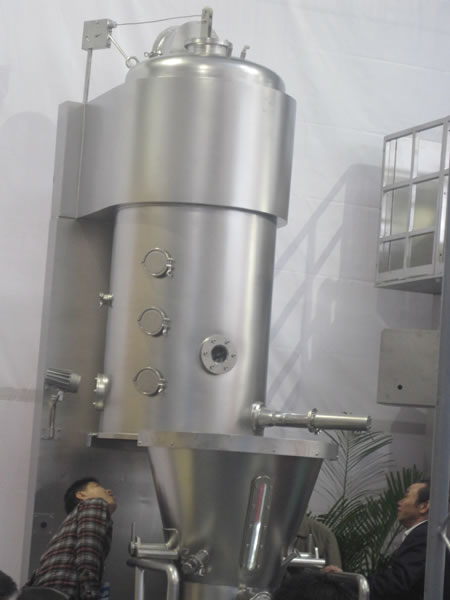

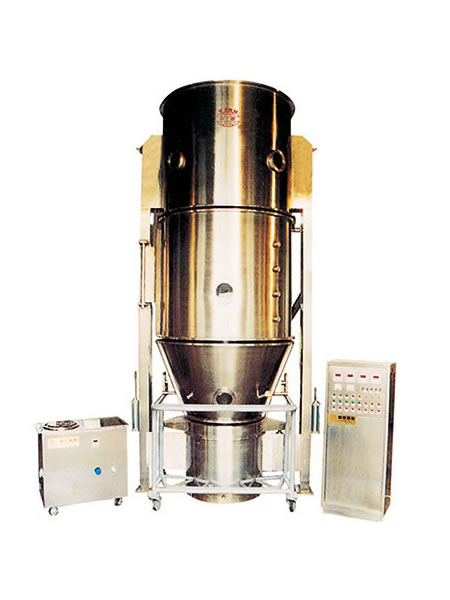

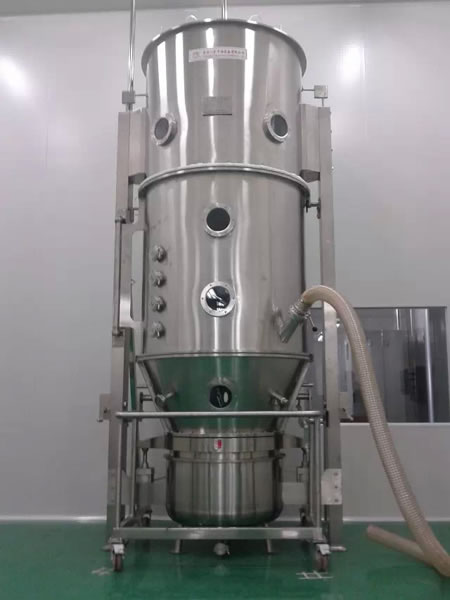

Granulateur atomiseur PGL-B (à lit fluidisé)
Industrie pharmaceutique: comprimé, gélule de granulés, granules pour médecine chinoise avec faible teneur en sucre ou sans sucre.
Denrées alimentaires: cacao, café, lait en poudre, jus de granules, aromatisants et ainsi de suite.
Autres industries: pesticides, aliments pour animaux, engrais chimiques, pigments, colorants, et ainsi de suite.

Notre granulateur atomiseur intègre la pulvérisation, le séchage et la granulation pour réaliser la granulation de liquide en une seule étape. Grâce au procédé de pulvérisation, il est particulièrement approprié aux matières premières micro auxiliaires et matières premières sensibles à la chaleur. Son efficacité est de 1-2 fois celle de la machine de granulation à chaud FL. L'humidité finale de certains produits peut atteindre 0,1%. Notre granulateur atomiseur rotatif est équipé de dispositif de retour de poudre. Le taux de formation de granulés est de plus de 85% à diamètre de 0,2-2mm. Le rouleau intérieur de l’atomiseur multi-flux amélioré peut traiter l'extrait liquide de gravité 1,3g/cm3.

Paramètres techniques du granulateur atomiseur
Eléments unités spécifications PGL-3B PGL-5B PGL-10B PGL-20B PGL-30B PGL-80B PGL-120B
Extrait liquide min kg/h 2 4 5 10 20 40 55
max kg/h 4 6 15 30 40 80 120
Capacité de fluidisation min kg 2 6 10 30 60 100 150
max kg 6 15 30 80 160 250 450
Gravité spécifique du liquide kg/L ≤1.30
Volume du récipient du matériau L 26 50 220 420 620 980 1600
Diamètre du récipient mm 400 550 770 1000 1200 1400 1600
Puissance du ventilateur d'aspiration kw 4.0 5.5 7.5 15 22 30 45
Puissance du ventilateur auxiliaire kw 0.35 0.75 0.75 1.20 2.20 2.20 4
Vapeur Consommation kg/h 40 70 99 210 300 366 465
Pression Mpa 0.1-0.4
Puissance de chauffage électrique kw 9 15 21 25.5 51.5 60 75
Air comprimé Consommation m 3 /min 0.9 0.9 0.9 0.9 1.1 1.3 1.8
Pression Mpa 0.1-0.4
Température de fonctionnement °C Automatiquement régulé à partir de la température intérieure à 130 ° C.
Teneur en eau du produit % ≤0.5% (selon le matériel)
Taux de collecte de produits % ≥99%
Niveau de bruit de la machine dB ≤75
Poids kg 500 800 1200 1500 2000 2500 3000
Dimensions de la machine principale Φ mm 400 550 770 1000 1200 1400 1600
H 1 mm 940 1050 1070 1180 1620 1620 1690
H 2 mm 2100 2400 2680 3150 3630 4120 4740
H 3 mm 2450 2750 3020 3700 4100 4770 5150
B mm 740 890 1110 1420 1600 1820 2100

Exemple de choix de modèle: En tenant compte d’un extrait liquide I de 120 kg (inclus 30% de matières solides) et 60 kg de semences II dans un récipient, nous pouvons obtenir le montant théorique de produits M=mI+mII=120kg×30%+60kg=96kg, Temps de travail T=120kg/30kg/h=4h, à partir de la table de paramètres, nous pouvons trouver que le montant de fluidification est dans la gamme de chargement standard. Le modèle PGL-30B est approprié si nous avons besoin de deux lots en un temps de service.
